產品[
QAD202-02,QAD202-03,QAD202-04,自動排水器
]資料
如果您對該產品感興趣的話,可以
產品名稱:
QAD202-02,QAD202-03,QAD202-04,自動排水器
產品型號:
QAD202-02,QAD202-03,QAD202-04,
其它品牌
產品文檔:
無相關文檔
簡單介紹
QAD202-02,QAD202-03,QAD202-04,自動排水器，價格，生產廠家
QAD202-02,QAD202-03,QAD202-04,自動排水器
的詳細介紹
QAD202-02,QAD202-03,QAD202-04,自動排水器，價格，生產廠家
一、技術參數
|
型號
|
QAD202-02
|
QAD202-03
|
QAD202-04
|
|
耐壓試驗壓力
|
1.5MPa(15kgf/C㎡)
|
|
*高使用壓力
|
1.0MPa(10kgf/C㎡)
|
|
環境及流體溫度
|
5～60°C
|
|
動作壓力范圍
|
0.15～1.0MPa
|
0.1～1.0MPa
|
|
接管口徑
|
RC1/4
|
RC3/8
|
RC1/2
|
|
排水接口
|
RC1/8
|
RC3/8
|
RC1/2
|
|
排水狀態
|
常開型
|
|
手動排水裝置
|
無
|
有
|

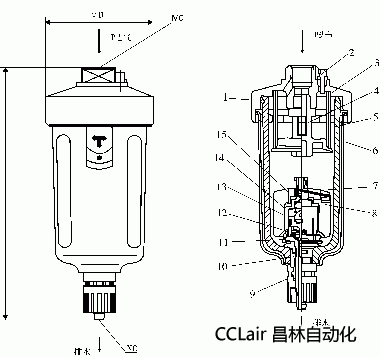

二、零件表
|
序號
|
名稱
|
材料
|
|
1
|
閥件
|
ADC12
|
|
2
|
放氣閥針
|
HPb59-1
|
|
3
|
濾網
|
不銹鋼絲網
|
|
4
|
濾網座
|
POM
|
|
5
|
水杯
|
聚碳酸酯
|
|
6
|
防護罩
|
08F
|
|
7
|
杠桿
|
4Cr13
|
|
8
|
浮子
|
硬質發泡聚胺脂
|
|
9
|
放水旋鈕
|
POM
|
|
10
|
排水管
|
POM
|
|
11
|
密封墊
|
橡塑
|
|
12
|
O型圈
|
NBR
|
|
13
|
V型圈
|
NBR
|
|
14
|
活塞
|
POM
|
|
15
|
浮子座
|
POM
|
三、外形安裝尺寸
|
型號
|
A
|
D
|
MC
|
NC
|
|
QAD202-02
|
158
|
55
|
RC1/4
|
RC1/8
|
|
QAD202-03
|
170
|
72
|
RC3/8
|
φ6(PU管內徑)
|
|
QAD202-04
|
170
|
72
|
RC1/2
|
φ6(PU)
|
